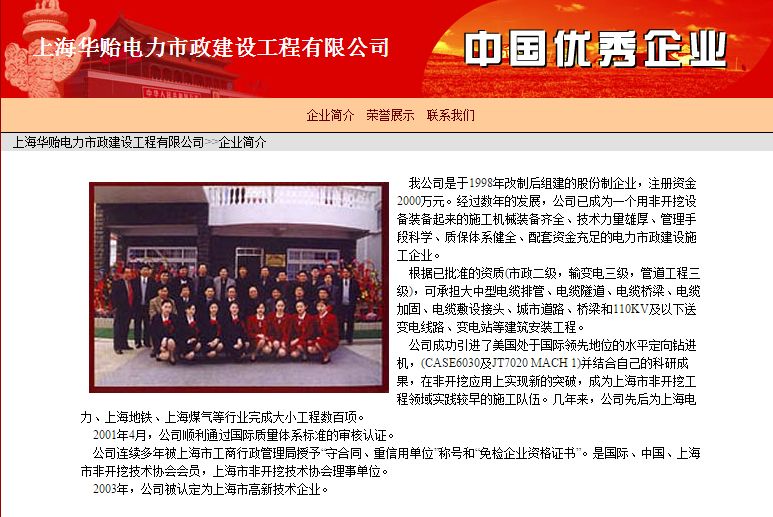

上海華貽電力市政建設工程有限公司，位于風景秀麗的上海市松江區佘山腳下，一九九八年四月八日經過改制后組建的股份制電力市政施工企業。



2001年公司董事長、總經理陳忠衛先生被國際名人交流中心授予“世界杰出人士”和“中國優秀科學管理者”稱號，其事績編入《創造世界的中國人》一書。2009年被中國民營企業聯合管理會授予“優秀民營企業創業家”稱號和被中國中小企業家年會組委會、中國中小商業企業協會授予“金鉆獎?wù)隆狈Q號。目前，陳忠衛先生還是農工民主黨上海市委科技委副主任、中國地質學會非開挖技術專業委員會常務理事、上海市設備管理協會副會長、上海市非開挖協會理事。



經過10余年的發展，華貽公司已成為一個施工機械齊全、技術力量雄厚、管理手段科學、質保體系健全、配套資金充足的電力市政建設施工企業。擁有各類施工機械396套，其中水平定向鉆井機五臺，包括美國進口的CASE6030一臺、JT MACH1 7020兩臺和國產的DDW-320、DDW-1600各一臺。公司設一室（辦公室）四部（生產經營部、質安部、財務部、材設部）下轄排管工程、非開挖工程、送變電工程分公司。華貽電力【展位號：A001、A002】本次入駐2018中國國際城市管線展覽會，也會攜相關產品及案例進行展示，也希望廣大行業人士前來交流！


《PTMS地下管線慣導測繪系統》


城市地下管網存在的問題

管線普查資料及管線信息不全面、不準確、更新不及時；

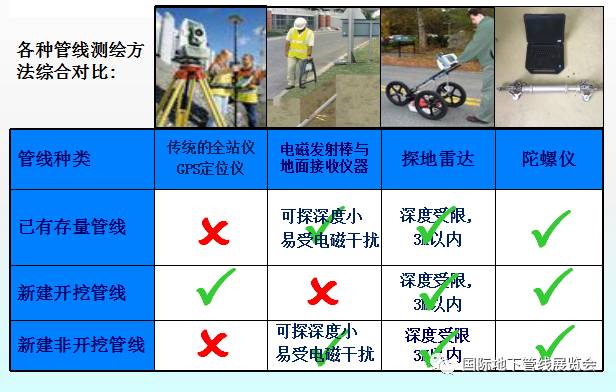

依賴傳統管線探測手段不能應對復雜管網和HDD施工管線的測繪；

地下空間規劃管理和信息管理制度；

鐵路、軌道交通等基建項目帶來的施工風險增大和施工難度增大；

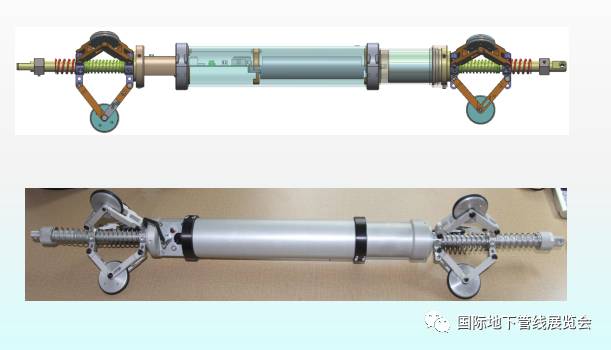

PTMS地下管線慣導測繪系統

系統基本功能

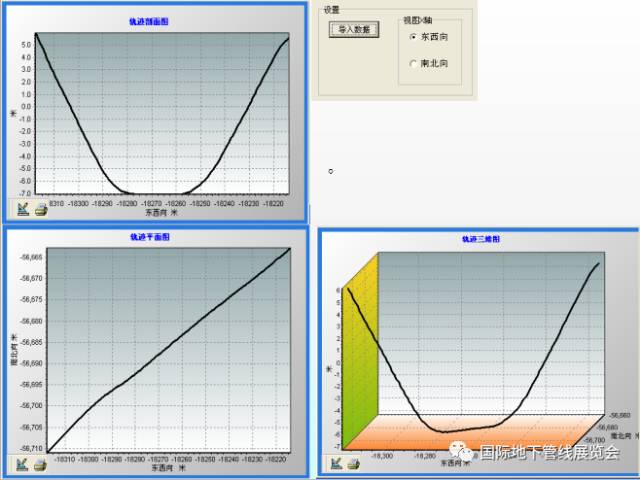

（1）軌跡實時測量

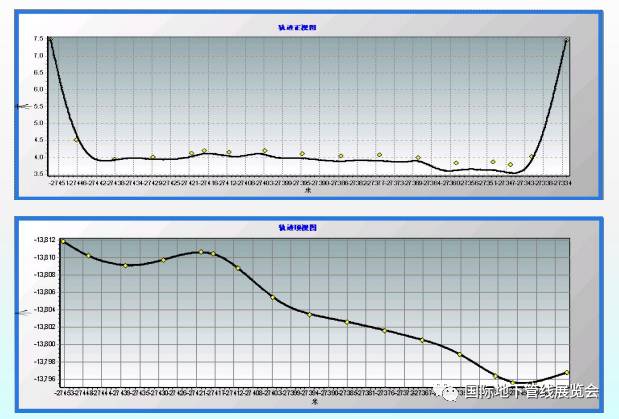

系統可實時測量非開挖施工后的管線軌跡信息，可采用三維直角坐標或當?shù)氐乩碜鴺?biāo)系顯示軌跡圖。

（2）數據保存功能

可以實現非開挖施工后的管線軌跡顯示、標繪并保存，為以后的管線管理或施工提供準確的管線軌跡圖。

（3）數據回放功能

 可以實現以往保存管線軌跡數據的重新標繪、顯示，為事后的分析提供依據。

主要特點

（1）不需要探測人員在路上使用追蹤器，即不受任何地形影響。

（2）不受電磁波、磁場的影響。

（3）獨立運行，可測任何深度。

（4）可測任何材質的管道，包括鋼管、PVC、HDPE、混凝土管等。

地面數據處理計算機


試驗驗證

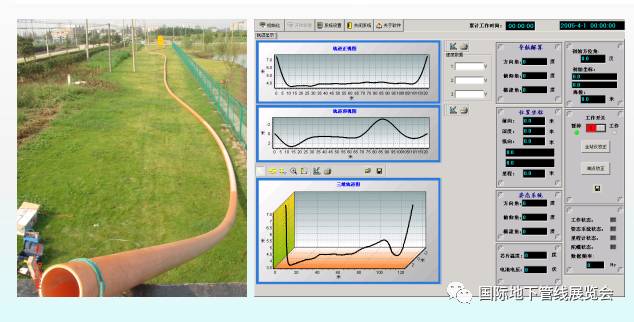

試驗采用內徑為180mm的管線，管線總長約為124米，由16根長度為9米的標準管線采用熱焊工藝封接而成。為考察系統的測繪能力，管線人為扭曲成“S”形。兩端分別架設在高臺上。


實際測量結果

測量對象：120m長，內徑為150mm的電力管線

【全站儀數據與測繪系統數據一比對】

高程中誤差為：9.676cm；平面中誤差為：7.97cm；球面中誤差為：12.53cm。

【全站儀數據與測繪系統數據二比對】

高程中誤差為：7.83cm；平面中誤差為：8.62cm；球面中誤差為：11.64cm。

【測繪系統兩次采集數據比對】

高程中誤差為：2.39cm；平面中誤差為：6.22cm；球面中誤差為：6.67cm

現場施工流程


前期準備

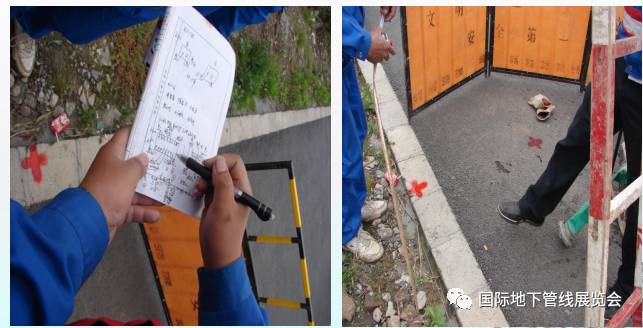

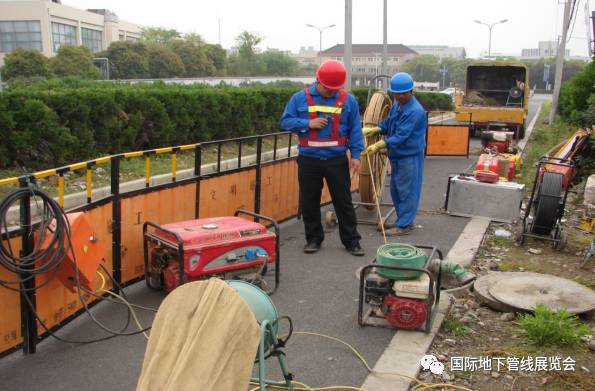

施工前安全護欄封閉施工面、填寫施工

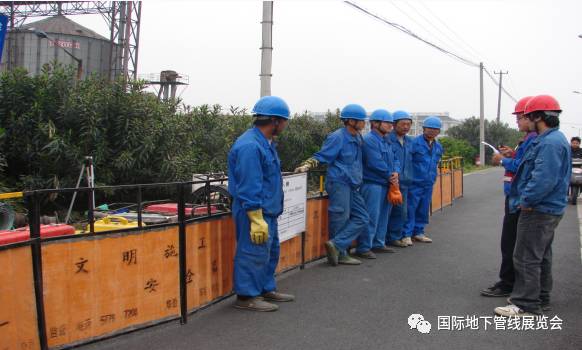

告示牌、全體施工人員安全站班會（簽字）

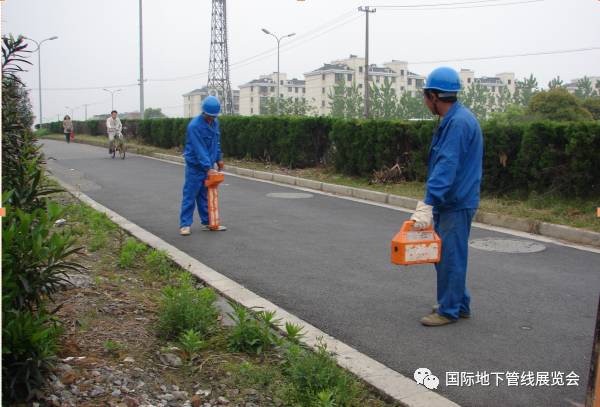

管線基本位置、深度探測

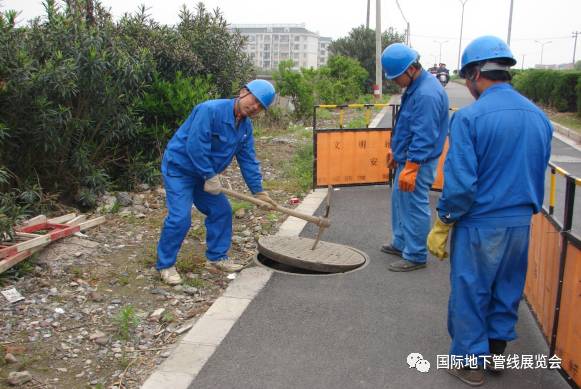

開啟井蓋

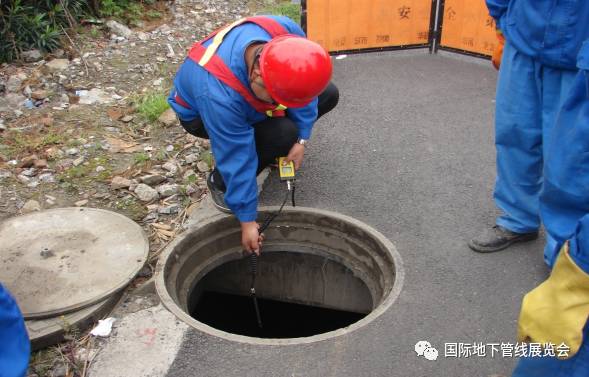

工井測報儀測試

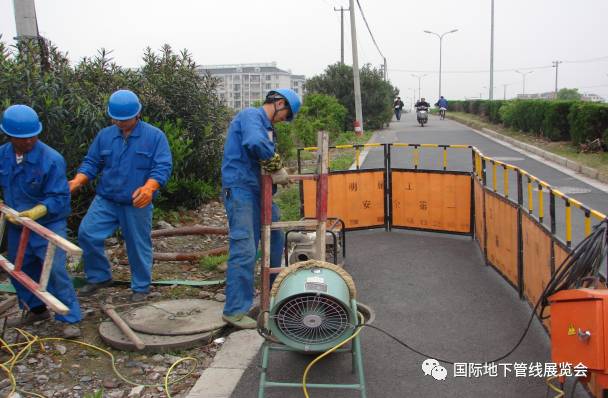

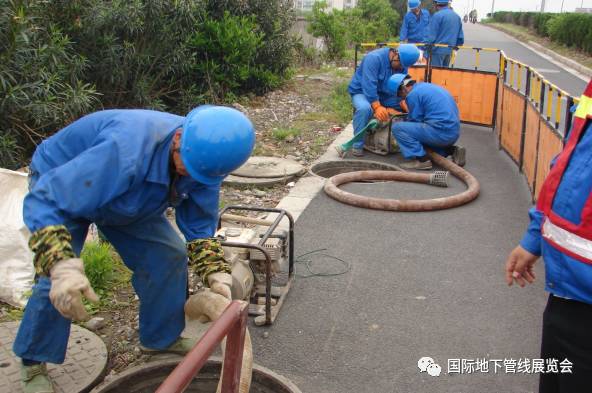

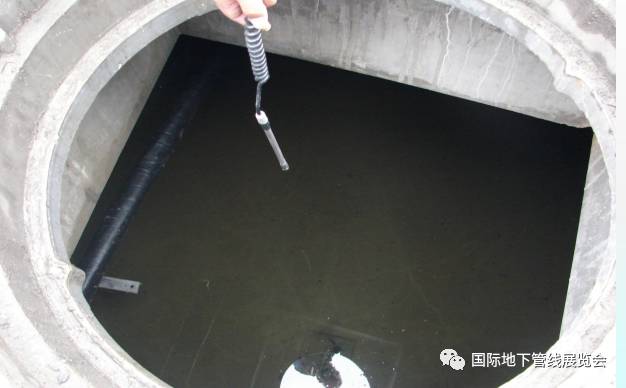

工井抽水

工井排風

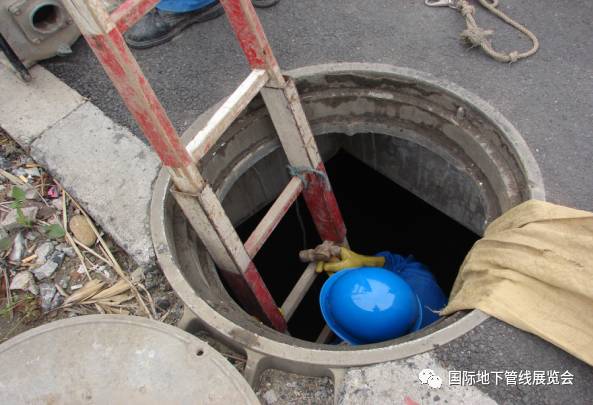

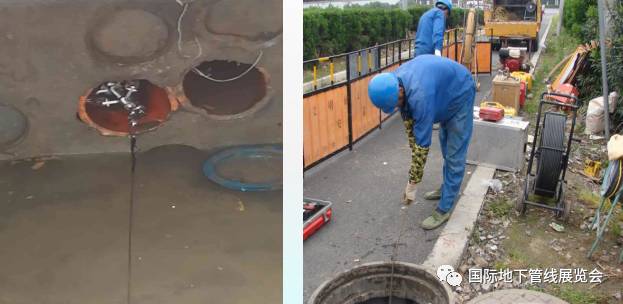

測報儀繼續測試，安全的情況下下工井

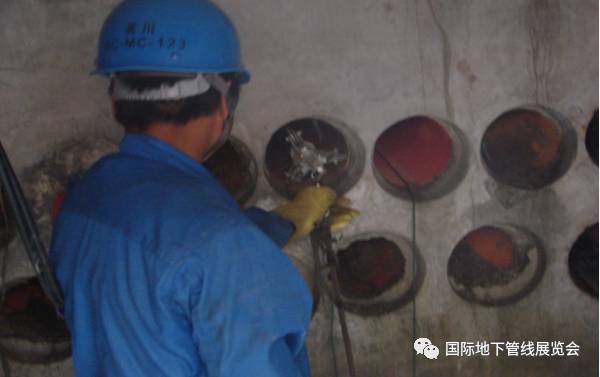

下井

打通棒

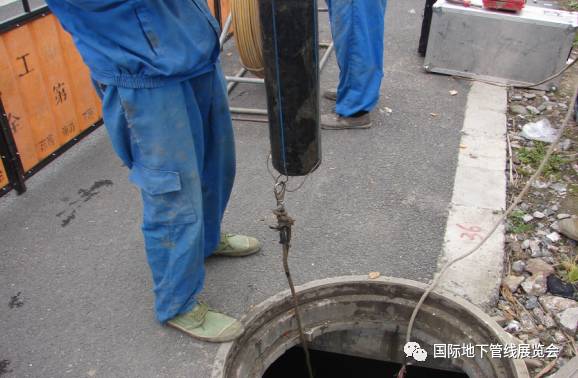

管道通牛

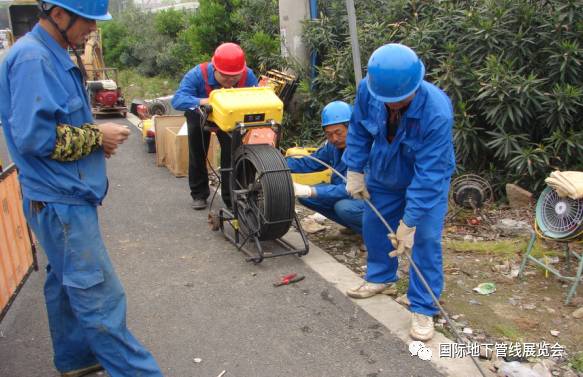

在牛通不過的情況下，我們使用內窺儀對管道進行錄像，找出通不過的原因

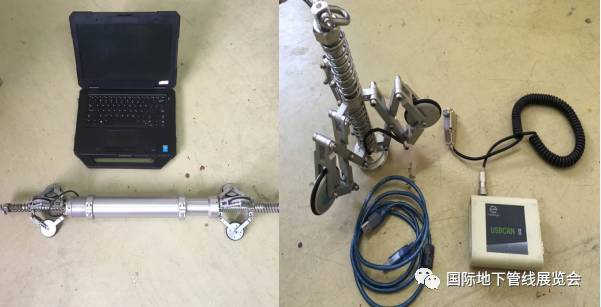

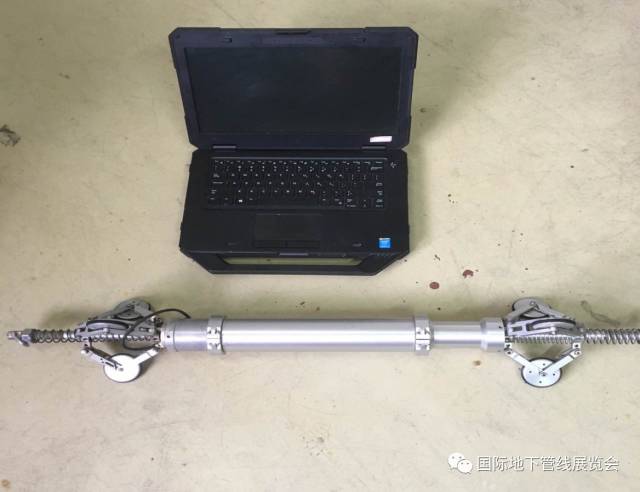

測繪儀器使用

儀器準備

儀器測試中

人員拉拽中

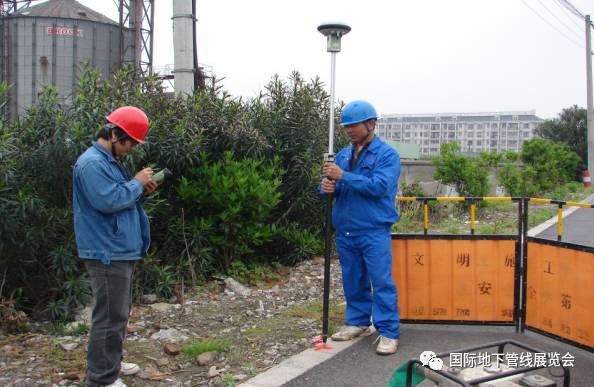

GPS定位

斷面圖及高差等量取

GPS定位

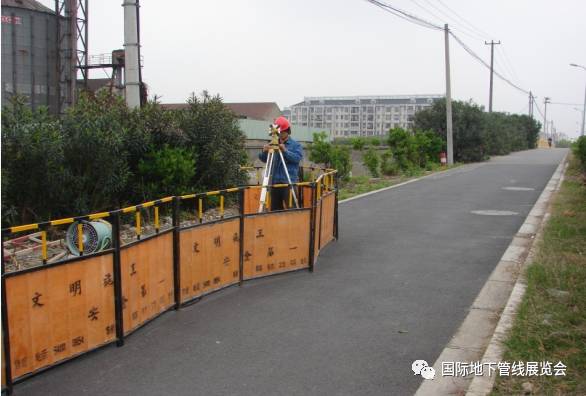

全站儀定向（2）


數據處理

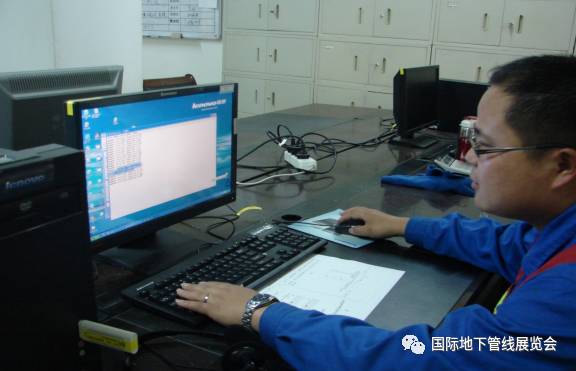

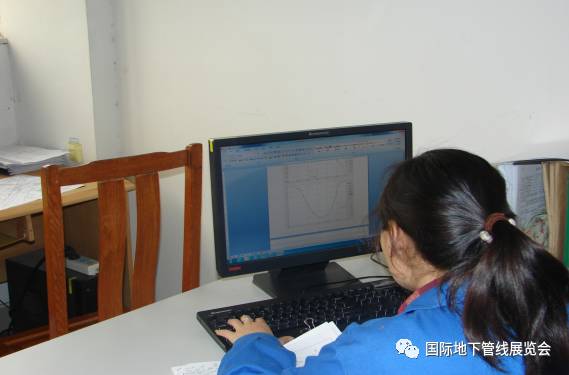

GPS擬合高程并處理現場數據


成果報告
